Kann mir jemand die Pin-Belegung des Heizungsbedienteils (Drehregler des neuen Mod.) nennen. Es geht um den 6-poligen Stecker auf der Rückseite.
Wissen müste ich welche Pins für die Beleuchtung sind.
Danke !
Pin-Belegung; Heizungsbedienteil neues Modell
-
der stecker kommt der hinter den klimatasten drauf?? oder welchen meinse
frag mal den dirk (5d0t1)
-
Du meinst vom A/C Schalter?
Die mittleren Beiden.
Von den Bedienknöpfen aus gesehen ist links plus. -
Du meinst vom A/C Schalter?
Die mittleren Beiden.
Von den Bedienknöpfen aus gesehen ist links plus.sag mal hast du irgend etwas ins forum integriert ? ich meine sobald dein name irgendwo steht tauchst du sofort auf...:D oder kriegese von jdm eine sms
-
Hat er bestimmt
Ne, ich meinte die Steckerbuchsen die rückseitig auf dem Teil sind.
siehe Bild die gelben Kreisehttp://s5.directupload.net/images/070925/KsMeNrw9.jpg
Wobei ich glaube, das für die Beleuchtung der 2-polige Steckerbuchse im
kleineren gelben Kreis zuständig ist. Kann das jemand bestätigen? -
jap beleuchtung 2poliger stecker...
müsste die gleichen farben sein die hinter jedem stecker sind -
Kann ich auch bestätigen, der kleine stecker ist für die beleuchtung zuständig, hab ich erst vor 3-4 tagen dran gebastelt
greetz dumdidum16v
-
Ja der Kleine.
Nasenseite = plus
Der andere ist für den Lüfterschalter. -
-
Ja
Bild: KLICK
-
wo hast du die Lichtquelle platziert, Dirk?
Habe den Schalter im Moment noch am B-Teil, kann mir aber so nicht richtig
vorstellen wo ich da die LED´s hinmachen soll ...
-
Ich habe von oben 4 x 3mm LEDs eingebaut, 2 blau, zwei gelb. Diese 4 LEDs in Reihe geschaltet und mit einem Vorwiderstand. Das passt ganz gut.
Ich habe leider kein Foto von oben gemacht
-
von oben ist doch gar kein Platz ??

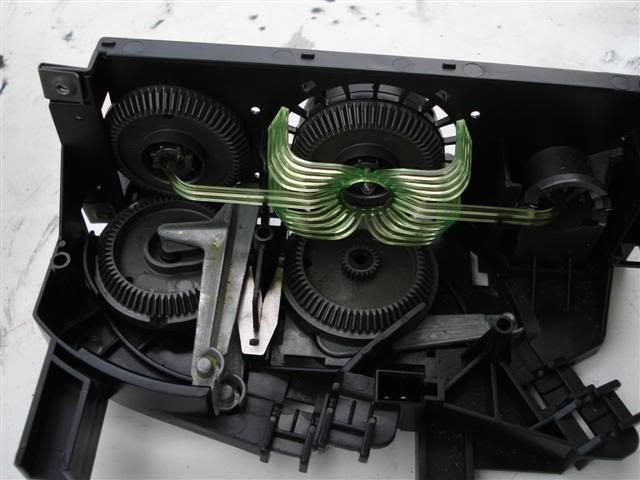

hier mal ein Bild on oben.
http://i146.photobucket.com/albums/r272/ra…fix027Small.jpgoder oben/hinten ? der A/C Schalter ist ja länger wie das eigentlich Bedienteil
-
Den AC-Schalter kannst Du aushaken. Ich glaueb einfach nach vorn schieben.
Dort ist eine Glühlampe verbaut und da passen sogar 6 LEDs rein (War der erste versuch, 4 reichen aber auch. 2 Farben pro Knopf) -
der ist oben an der b-einheit eingehakt hat glaub ich 4haken... der müsste "leicht" rausgehen indem du den einfach nach hinten drückst....
anscheind hast du noch eine jungfrau
-
Habs raus! Das ganz Ding sieht aber auch recht neu aus.
Wann leuchtet die Birne ?? die Knöpfe werden ja nur düe die Schieber
beleuchtet. Also müsste die Birne doch entweder bei Licht od bei Zündung
leuchten, oder ??? Bei meinem Schalter scheint gar kein Strom bei der Birne
drauf zu sein -
Leider weder noch
Die leuchtet bei Klima an.Ich habe es ja so gebaut, das sich die Farbe ändert, wenn man einen Knopf drückt (im Bild zu erkennen -> Blau Klima aus, gelb Klimaschalter gedrückt).
Von daher macht es Sinn die mittleren beiden Kontakte auszupinnen und dafür eine Bleuchtungsleitung zum Schalter zu legen.
