Lüfterfrage wegen Klima + Temperaturen

Aber ist ganz gut gemacht soweit, und nicht selbstverständlich das man sich extra auf den Weg in die Garage macht für sowas!

Also habe mal weiter geforscht, und bin der Meinung, lt Kabelbaum das Kabel gefunden zu haben, das für den Lüfteranlauf zuständig ist, und zwar müsste das Kabel 2 auf Stecker N sein auf der Rückseite das Relais/Sicherungshalters.
Kabelfarbe rot/weiss. So wie ich das sehe geht das an den Motorraum, und von da wird es dann verbunden mit dem rot/weissen Kabel des Steuergerätes für Lüfternachlauf (J138 ), mit dem rot/weissen aus dem Thermoschalter(F18 ) und dem rot/gelben das aus dem Druckschalter(F128 ) kommt, und geht dann an den Kühlerlüfter.

Sehe ich das richtig?

Mhh, Dirk, bist du dir sicher das dein Klimaplan von einem VR6 ist?
Der Lüftermotor hat da nur 2 Stufen, hab noch nen Lüfterplan ohne Klima hier, da hat er 3 Stufen, die dritte fehlt.

Ach die wird aufgeteilt, okay, dann hab ich das falsch interpretiert.

Mh, dann könnte ich ja an den 3 stellen mal bei eingeschalteter Klima nachmessen ob etwas ankommt, und wenn nicht, am Stecker N den 2ten Kontakt messen.

Müsste doch +12V ankommen, oder? Weil wird ja im Relais geschaltet bei 6/4 auf 2/5, und an 6/4 leigt Klemme 30 an, also +12V Dauerplus.

Wenn das alles okay ist, scheints dann eine Verbindung im Kabelbaum zu sein (hoffe ich nicht, da wäre mir ein defektes Relais lieber )

Zitat von 5dOt1

Für die Klimaregelung sind nur 2 Stufen interessant. Das passt schon. Ist aber nicht wie behauptet die 1. Stufe, sondern die 2. und die 3.

Wie 2. und 3. Stufe, das verwirrt mich grade Oo

Welche muss denn bei Klima mitlaufen? lt. meinen Plänen hier ists die rot/weisse Leitung zum Lüftermotor, also Stufe 1.
Und wenn es zu heiss wird, schaltet der um auf rot/schwarz, also Stufe 2 lt meinem Plan.

Oder ist da ein unterschied in den Kabelfarben drin zwischen den Lüftern mit 2 und denen mit 3 Stufen?

mfg Matze

Bin mir ehrlich gesagt schon ziemlich sicher.
Weil beim Lüftermotor V7 leigen nur anschlüsse 1 2 und 3, und in dem anderen Stromplan liegen da, genau wie bei mir am Lüftersteuergerät 1 2 3 und 4 an

Und Digifant haben wir ja auch net im VR

Mh, teilweise ja schon, denn die mit Digifant haben ja kein richtige Lüftersteuergerät, oder?

Also in diesem Stromlaufplan finde ich noch J293, das Lüftersteuergerät, das ist auf dem anderen nicht drauf, und hier hat der Lüftermotor 4 Anschlüsse:
Stromlaufplan VR6

Ja, nur erstmal haben, das ist ja das Problem

Denke trotzdem das ich auf dem richtigen wege bin, denn das Kabel 2 von Stecker N wird wohl auch beim VR vorhanden sein.

Werde das alles soweit mal durchchecken, wie ich komme.

Hoffe ich finde den Fehler...

@PSQ2000: Das der Lüftermotor vorne läuft wie er soll habe ich schon 4 mal erwähnt in dem Thread hier

Also es war das Relais (zum Glück), und musste nicht erst alle Kabel durchsuchen um die defekte Stelle zu finden.

Habe das Relais provisorisch repariert, also ein Kabel eingelötet, und werde mir ein neues besorgen.
Nun läuft der Lüfter aus Stufe 1 sowie die Drehzahlanhebung auf allen Stufen mit Klima an, sonst ists aus, genau wie es sein soll

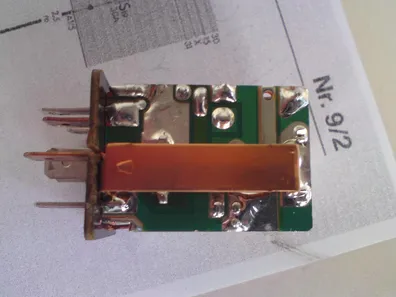

Relais defekt

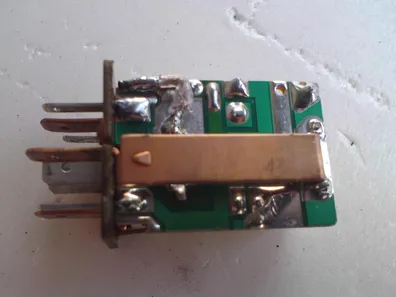

Relais heile

Das einzige was nun noch defekt ist, ist das die erste Stufe des Innenraumlüfters nicht läuft.
Habe mal die Kabel durchgemessen, Stufe 1 kommt 0V am Lüfter an, bei Stufe 2 sinds 6V, Stufe 3 9V und Stufe 4 sind es 12V.
Denke mal die 0V auf Stufe 1 sind falsch, und es sollten eher 3V oder so sein.
Kann das jemand bestätigen?

Der Fehler dürfte an dem Lüfterwiederstand liegen.
Weiss jemand in welchen Fahrzeugen der selbe verbaut wurde, bzw wie teuer mich ein neuer kommt?

Mfg und nochmals vielen Dank für eure Hilfe, Matze

Flo: Das Lüftersteuergerät mit Steck-Sicherungen haben nur wenige Corrados.
Das "normale" hat nur eine Flachsicherung eingeschraubt.

Hier bekommst du alle Schaltpläne die ich bisher zugesendet bekommen habe per Mail ebenfalls, und noch diverse weiter. Sonst sind auf der Seite auch einige brauchbare Tipps und Tricks sowie Teilenummern usw.

Mfg Matze

Hehe, ist doch nicht schlimm

Ja mehr Schaltpläne habe ich leider auch nicht gehabt, und bin ehrlich gesagt heilfroh das es nur das Relais war, denn Kabel verfolgen ohne Kabelplan kann man vergessen.
Und die Kabelfarben aus dem Klimaplan passen an druckschalter und thermoschalter net...

Mal ne andere Frage, muss das Innenraumgebläse bei Stufe eins schon laufen, oder erst auf Stufe 2 3 und 4?

Meins läuft wie oben geschrieben nur in den letzten drei Stufen. Kann ich davon ausgehen das der Vorwiderstand einen weg hat?

Mfg Matze
